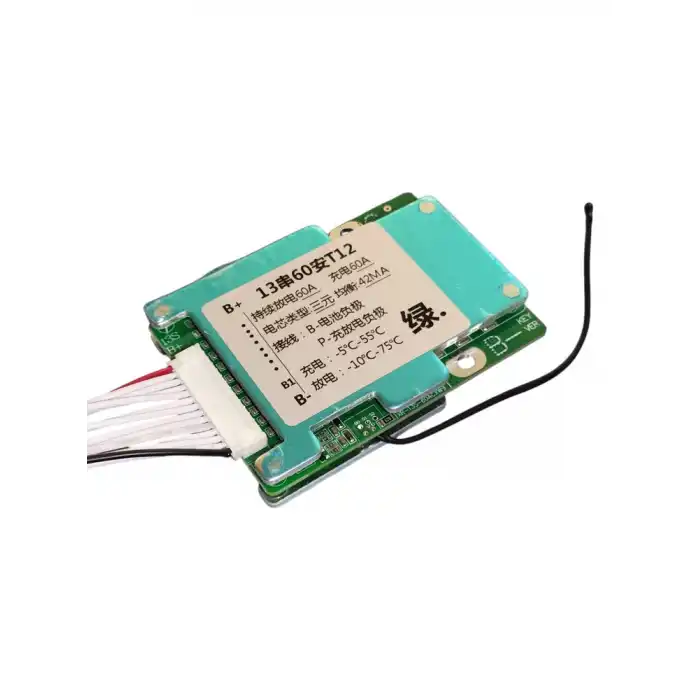

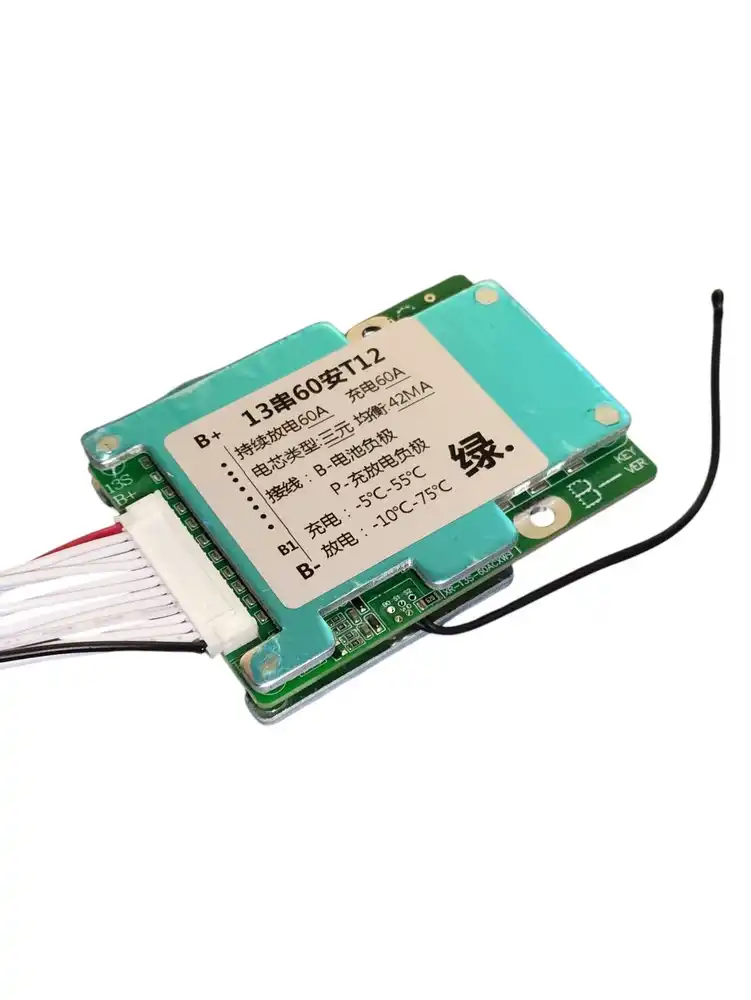

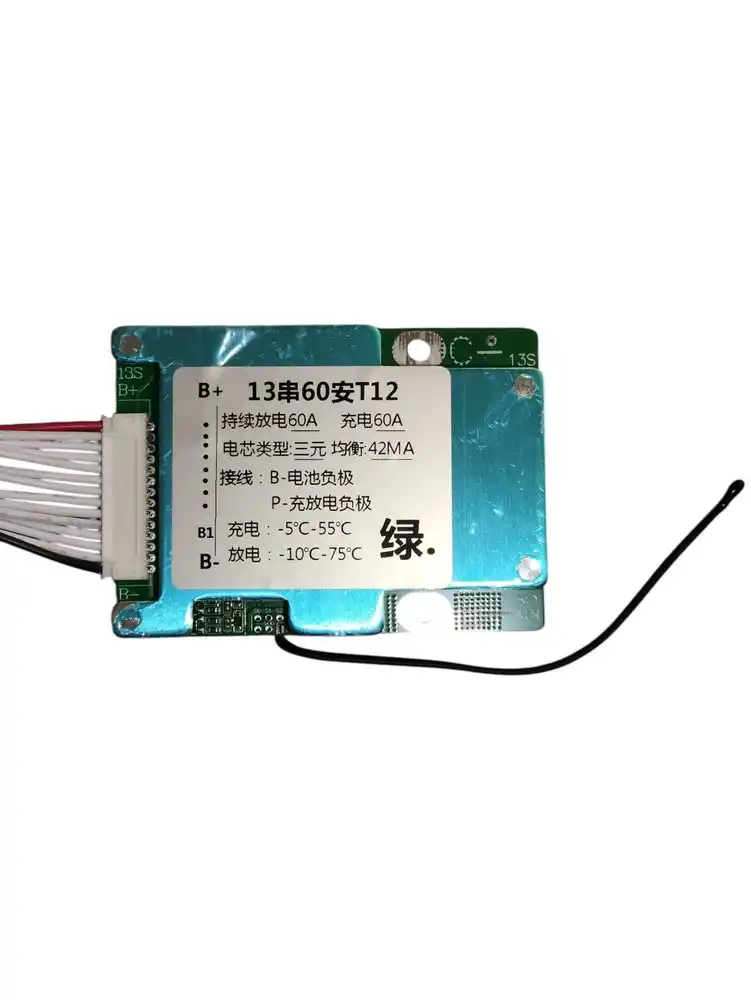

XR 13S 60A Balanslı Lityum Batarya BMS Kartı (48V / 54.6V)
XR 13S 60A Balanslı BMS (Battery Management System) Kartı, 13 serili (13S) 48V Lityum-Ion (Li-ion) batarya paketlerinizin güvenliğini ve verimliliğini en üst seviyeye çıkarmak için tasarlanmış profesyonel bir koruma ve yönetim devresidir.
Sürekli 60A deşarj kapasitesi ve dahili aktif/pasif balans fonksiyonu sayesinde pil hücrelerinizin voltaj seviyelerini sürekli dengede tutar. Bu sayede batarya paketinizin performans kayıplarını önler ve kullanım ömrünü belirgin şekilde uzatır. Elektrikli bisikletler, scooter'lar, güneş enerjisi depolama sistemleri ve yüksek güç gerektiren DIY lityum batarya projeleri için mükemmel bir çözümdür.
Öne Çıkan Özellikler
- Dahili Balans Fonksiyonu: Şarj sırasında hücreler arasındaki voltaj farklarını otomatik olarak eşitler; zayıf pillerin erken yıpranmasını önler.
- Yüksek Akım Kapasitesi: 60A sürekli deşarj akımı ve yüksek anlık (peak) akım toleransı ile yüksek tork gerektiren motorları sorunsuz besler.
- Gelişmiş Çoklu Koruma:
- Aşırı Şarj Koruması: Hücre bazlı voltaj sınırlandırması ile pillerin aşırı ısınmasını ve zarar görmesini engeller.
- Aşırı Deşarj Koruması: Bataryanın kritik voltaj seviyesinin altına düşerek bozulmasını önler.
- Aşırı Akım ve Kısa Devre Koruması: Ani akım yükselmelerinde ve olası kısa devre durumlarında devreyi milisaniyeler içinde keserek güvenliği sağlar.
- Etkin Isı Dağıtımı: Dahili alüminyum soğutucu bloğu ve düşük iç dirençli MOSFET tasarımı sayesinde yüksek yük altında dahi serin çalışır.
Teknik Özellikler
| Parametre | Değer / Özellik |
| Model | XR 13S 60A Balanslı |
| Uyumlu Pil Tipi | 3.6V / 3.7V Li-ion (Lityum-Ion) Hücreler |
| Hücre Sayısı (Series) | 13S (13 Seri Bağlantı) |
| Nominal Voltaj | 48V |
| Tam Şarj Voltajı | 54.6V |
| Sürekli Deşarj Akımı | Max. 60A |
| Şarj Akımı | 10A - 30A (Önerilen max. şarj) |
| Balans Fonksiyonu | Var (Balanslı) |
| Balans Akımı | ~40-60mA |
| Kullanım Alanları | E-Bisiklet, E-Scooter, Solar Depolama, Elektrikli El Aletleri |
Bağlantı ve Kullanım Talimatı
- Sıralama: Lehimleme işlemine her zaman ana eksi (B-) kablosu ile başlayın.
- Sinyal/Balans Kabloları: Sinyal soketini kart takılı değilken bağlayın.
B- (0V) -> Bataryanın en ana eksi kutbuB1 -> 1. pilin artı kutbuB2 -> 2. pilin artı kutbu ... B13 -> 13. pilin (ana artı) kutbu.
- Kontrol: Soketteki voltaj sıralamasını multimetre ile kontrol ettikten sonra soketi BMS kartına takın.
- Çıkış: Yük (Motor/Sürücü) ve Şarj aleti bağlantılarını kartın P- / C- veya ortak P- pedlerine şemaya uygun şekilde yapın.
Güvenlik Notu: Montaj esnasında bağlantı sırasına ve kutuplara kesinlikle dikkat edilmelidir. Hatalı bağlantılar BMS kartına veya pil hücrelerine kalıcı zarar verebilir.
