Kullanımı:
Ayar butonuna uzun ve kısa basarak ayarları açabilir, seçim yapabilir ve kayıt edebilirsiniz.
Ayarlar 2 aşamalıdır.
1- Pil Tipi
2-Seri Sayısı ya da Akü Çeşidi

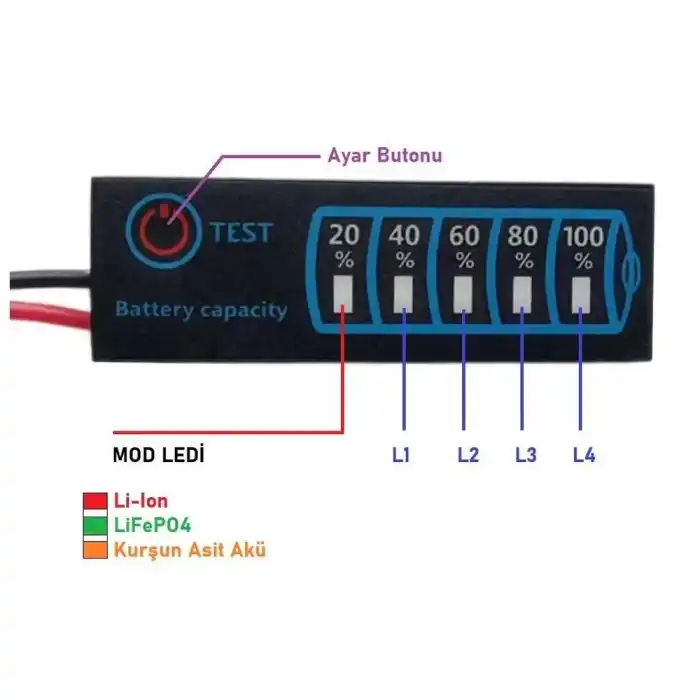

Pil seçimi için Ayar butonuna 2 saniye basınız.
MOD Ledi yanıp sönmeye başlayacaktır.
Kırmızı Renk Lion Pil tipini ifade eder.
Kısa basarak LED Yeşil renge döner bu aşamada LiFePO4 Batarya tipini seçmiş olursunuz.
Tekrar kısa bastığınızda ise SARI Led yanar bu kurşun aist aküleri ifade eder.
Bataryanızın tipine göre ilgili renk LED yanıp sönerken seri sayısı seçimi için mod butonuna tekrar uzun basınız.
Bu sefer her kısa basışta L1, L2, L3 ve L4 ledleri aşağıdaki tabloya göre yanıp sönecektir.
Tabloya göre istenen konfigürasyon yapıldıktan sonra butona tekrar uzun basarak ayarı kaydediniz.
Şayet yanlış ölçüm yaptığını düşünüyorsanız lütfen konfigürasyonu kontrol ediniz.
Pil tipi ya da seri sayısı yanlış seçilmiş ya da ayar kaydedilmemiş olabilir.
Yukarıda anlatılan adımları tekrarlayınız.
Dikkat : Ürün minimum çalışma voltajı 5V olduğu için 1S piller için kullanılmaz. 30V'u aşan bataryalarda kullanılmaz.Özellikler:Çalışma voltajı: DC 5V / 30V
Çalışma akımı: <10mA
Pil türleri: Li-ion, LiFePO4, Kurşun AsitLityum piller için
hücre sayısı: 2S / 8S
Kurşun asit pil desteği: DC 12V / DC 24V
Ekran: 5 Led gösterge ( 1. led rgb )Yenileme Hızı: 500msProgram ayar butonu
Malzeme: Plastik / Elektronik parça
Renk: SiyahÇalışma sıcaklığı: -20C / 65C
Kablo boyu: 9cm
Boyutlar: 15mm x 46mmAğırlık: 4.5gr
Adet 5-30V Kurşun Asit Akü Seviye GöstergesiPaket içeriği : 1 adet voltaj seviye göstergesi
